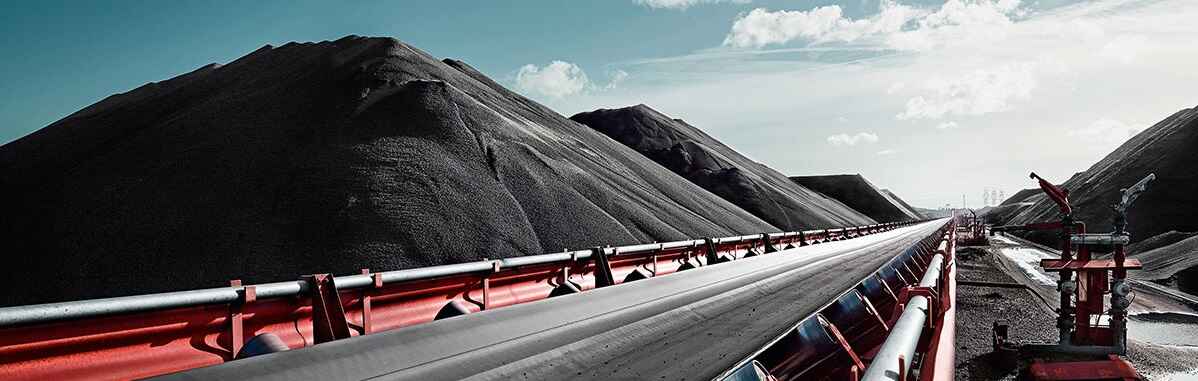

Конвейера ленточные по ГОСТ 22644
| КОНВЕЙЕРЫ ЛЕНТОЧНЫЕ ГОСТ 22644-77- ГОСТ 22646-77 (СТ СЭВ 1333-78, СТ СЭВ 1334-78) |
Опросный лист для заказа конвейера ленточного |
| Ширина ленты, мм | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 2000 |
| Производительность, м3/час (при желобчатом профиле 30°, наклоне конвейера 18° и скорости ленты 1 м/с) | 39 | 75 | 130 | 195 | 300 | 430 | 590 | 765 | 1200 |
|
мм |
Ширина ленты , В мм |
Насыпная масса транспортируем ого материала, т/м3 , не более |
Скорость движения ленты v м/с, не более |
Допустимое биение ролика б, % от D, не мм более |
| 63 | 300—800 | 1,00 | 1,25 | 1,5 |
| 83; 89 | 400—650 | 1,60 | 2,00 | 1,5 |
| - | 800 | 1,60 | 1,60 | 1,5 |
| - | 800 | 1,60 | 2,50 | 1,0 |
| 102; 108 | 400—650 | 2,00 | 2,50 | 1,5 |
| - | 800—1200 | 1,60 | 2,50 | 1,5 |
| 127; 133 | 800—1200 | 2,00 | 3,15 | 1,5 |
| 152; 159 | 800—1200 | 3,15 | 3,15 | 1,5 |
| - | 800—1200 | 3,15 | 4,00 | 1,0 |
| - | 1400 | 2,00 | 3,15 | 1,5 |
| - | 1600—2000 | 1,25 | 3,15 | 1,5 |
| 194 | 1400 | 3,15 | 3,15 | 1,5 |
| - | 1400 | 3,15 | 4,00 | 1,0 |
| - | 1600—2000 | 3,15 | 3,15 | 1,5 |
| - | 1600—2000 | 3,15 | 4,00 | 1,0 |
| - | 1600—2000 | 3,15 | 6,30 | 0,5 |
Комплектующие к конвейерам конвейерным
| Опросный лист ролики конвейерные | Опросный лист роликоопоры |
В данных таблицах указаны основные типоразмеры в соответствии с каталогом 1-87 (Е101-12-87) ГПКИ "Союзпроммеханизация", возможно изготовление по размерам заказчика. Возможны различные варианты уплотнения роликов, корпуса подшипника. При эксплуатации повышенной запыленности, а так же в условиях высокой нагружености рекомендуем использовать ролики тяжелого типа и наоборот в менее агресивных условиях- ролики легкого типа.
| Диаметр ролика | Длинна ролика | Длинна оси | Ширина лыски | Масса ролика |
| Конвейер | 500мм. | |||
| 108 | 195 | 230 | 13 | 7,15 |
| 108 | 600 | 624 | 13 | 14,10 |
| Конвейер | 650мм. | |||
| 108 | 245 | 275 | 13 | 8,15 |
| 108 | 750 | 744 | 13 | 16,50 |
| Конвейер | 800мм. | |||
| 127 | 310 | 332 | 16 | 11,10 |
| 127 | 950 | 976 | 16 | 22,50 |
| Конвейер | 1000мм. | |||
| 127 | 380 | 402 | 16 | 13,70 |
| 127 | 1150 | 1176 | 16 | 26,80 |
| 159 | 380 | 402 | 16 | 17,90 |
| 159 | 1150 | 1176 | 16 | 38,10 |
| Конвейер | 1200мм. | |||
| 127 | 460 | 482 | 16 | 14,40 |
| 127 | 1400 | 1426 | 16 | 33,00 |
| 159 | 460 | 482 | 16 | 19,90 |
| 159 | 1400 | 1426 | 16 | 44,60 |
| Конвейер | 1400мм. | |||
| 159 | 530 | 554 | 16 | 21,70 |
| 159 | 1600 | 1630 | 16 | 49,90 |
| Конвейер | 1600мм. | |||
| 159 | 600 | 624 | 16 | 23,50 |
| 159 | 1800 | 1830 | 16 | 58,30 |
| Конвейер | 2000мм. | |||
| 159 | 740 | 780 | 20 | 30,40 |
| 159 | 2200 | 2244 | 20 | 75,20 |
| 159 | 380 | 440 | 15 | 19,80 |
| 159 | 450 | 485 | 13 | 20,00 |
| 159 | 530 | 558 | 16 | 23,00 |
| 159 | 600 | 640 | 19,5 | 25,00 |
| 159 | 1150 | 1210 | 15 | 40,00 |
| 159 | 1400 | 1460 | 15 | 46,00 |
| 159 | 1600 | 1630 | 16 | 49,20 |
| 159 | 1800 | 1840 | 19,5 | 60,00 |
| 159 | 460 | 15 | 22,00 | |
| 159 | 345 | 424 | 12 | 18,50 |
| 159 | 1175 | 1270 | 12 | 40,90 |
| 159 | 1600 | 1640 | 15 | 49,20 |
| 159 | 530 | 555 | 15 | 23,00 |
| 159 | 1400 | 1440 | 13 | 48,20 |
| 159 | 527 | 553 | 15 | 23,5 |
| 127 | 310 | 14,04 | ||
| 127 | 380 | 15,40 | ||
| 127 | 460 | 17,10 | ||
| 127 | 500 | 18,40 | ||
| 127 | 1150 | 32,00 | ||
| 127 | 1400 | 37,60 |
Роликоопоры верхние желобчатые обозначение- ЖГ, роликоопоры центрирующие имеют обозначение ЖЦГ
Роликоопоры к ленточным конвейерам
| Ширина ленты | Условное обозначение | Условное обозначение | Масса рокиопоры без роликов |
| В-400 | ЖГ40-102-30 (20) | 11,6 | |
| В-500 | ЖГ50-108-30 (20) | 13,0 | |
| В-650 | ЖГ65-108-30 (20) | 15,0 | |
| В-800 | ЖГ80-127-30 (20) | ЖГ80-159-30 (20) | 22,0 |
| В-1000 | ЖГ100-127-30 (20) | ЖГ100-159-30 (20) | 25,0 |
| В-1200 | ЖГ120-127-30 (20) | ЖГ120-159-30 (20) | 29,0 |
| В-1400 | ЖГ140-159-30 (20) | 42,0 | |
| В-1600 | ЖГ160-159-30 (20) | 45 | |
| В-2000 | ЖГ200-159-30 (20) | 75,5 |
Роликоопры плоские нижние и верхние имеют обозначения- (НГ, ПГ), роликопоры плоские центрирующие соответственно- (НЦГ, ПЦГ)
Роликоопоры подвесные желобчатые
| Ширина ленты | Условное обозначение | масса |
| 800 | ПЖГ80-127-30 | 46,4 |
| 1000 | ПЖГ100-127-30 (20) | 50 |
| 1200 | ПЖГ120-127-30 (20) | 47 |
Дифлекторные ролики предназначены для предотвращения бокового схода ленты.
Дифлекторные ролики верхние, нижние и для плоской ленты
| Ширина ленты | Обозначение верхний ролик | Обозначение нижний ролик | Обозначение верхний для плоской ленты |
| 500 | ДЖ-50-89-30 ДЖ-50-108-30 | ДН-89 | ДП-89 |
| 500-650 |
ДЖ-65-127-30 ДЖ-65-108-30 |
ДН-108 | ДП-108 |
| 800-1200 | ДЖ-80-108-30 ДЖ-80-127-30 ДЖ-80-159-30 ДЖ-120-108-30 ДЖ-120-127-30 ДЖ-120-159-30 | ДН-127 | ДП-127 |
| 1400-1600 |
ДЖ-140-159-30 ДЖ-140-127-30 ДЖ-160-159-30 ДЖ-160-127-30 |
ДН-159 | ДП-159 |
1.Смазка подшипников закладная ЛИТОЛ-24 ГОСТ 21150. По требованию заказчика может быть выполнено футерование барабанов. Футерование выполняется транспортерной резинотканевой лентой различными способами. Так же возможно выполнение футеровки рифленой лентой по технологии "Tip-Top", гуммирование резиной или покрытие полиуретаном. Призаказе футерованных барабанов следует указывать букву "Ф".
| Наименование изделия | Вес, кг | |
| Конвейер 500мм | ||
| Неприводные | 5020-30(1306) | 60 |
| 5025-40(3608) | 88 | |
| 5031,5-50(3610) | 127 | |
| 5040-60 (3612) | 184 | |
| 5050-80(3616) | 309 | |
| 5063-80(3616) | 379 | |
| Приводные | 5025-40(3608) | 99 |
| 5031,5-50(3610) | 133 | |
| 5040-60(3612) | 213 | |
| 5050-80(3616) | 316 | |
| 5063-80(3616) | 381 | |
| Конвейер 650 мм. | ||
| Неприводные | 6520-30(1306) | 71 |
| 6525-40(3608) | 102 | |
| 6531,5-50(3610) | 145 | |
| 6540-60(3612) | 207 | |
| 6550-80(3616) | 347 | |
| 6563-80(3616) | 425 | |
| 6563-100(3620) | 527 | |
| приводные | 6525-40(3608) | 116 |
| 6532-50(3610) | 127 | |
| 6540-60(3612) | 240 | |
| 6550-80(3616) | 352 | |
| 6563-80(3616) | 423 | |
| 6563-100(3620) | 537 | |
| Конвейер 800 мм. | ||
| Неприводные | 8031,5-50(3610) | 173 |
| 8040-60(3612) | 242 | |
| 8050-80(3616) | 405 | |
| 8063-100(3620) | 604 | |
| 8080-120(3624) | 887 | |
| 8080-160(3632) | 1369 | |
| Приводные | 8040-60(3612) | 245 |
| 8050-80(3616) | 412 | |
| 8063-100(3620) | 617 | |
| 8080-120(3624) | 989 | |
| 8080-160(3632) | 1495 | |
| Конвейер 1000 мм. | ||
| Неприводные | 10031,5-50(3610) | 197 |
| 10040-60(3612) | 274 | |
| 10050-80(3616) | 457 | |
| 10063-100(3620) | 673 | |
| 10080-120(3624) | 977 | |
| 10080-160(3632) | 1475 | |
| 100100-180(3636) | 1923 | |
| Приводные | 10040-60(3612) | 277 |
| 10050-80(3616) | 465 | |
| 10063-100(3620) | 687 | |
| 10080-120(3624) | 1075 | |
| 10080-160(3632) | 1600 | |
| 100100-180(3636) | 2117 | |
| Конвейер 1200 мм. | ||
| Неприводные | 12031,5-50(3610) | 229 |
| 12040-60(3612) | 315 | |
| 12050-80(3616) | 525 | |
| 12063-100(3620) | 704 | |
| 12080-120(3624) | 1091 | |
| 12080-160(3632) | 1617 | |
| 120100-180(3636) | 2097 | |
| Приводные | 12040-60(3612) | 317 |
| 12050-80(3616) | 531 | |
| 12063-100(3620) | 775 | |
| 12080-120(3624) | 1230 | |
| 12080-160(3632) | 1781 | |
| 120100-180(3636) | 2220 | |
| Конвейер 1400 мм. | ||
| Неприводной | 14031,5-50(3610) | 250 |
| 14040-80(3616) | 423 | |
| 14050-100(3620) | 698 | |
| 14063-100(3620) | 819 | |
| 14080-120(3624) | 1166 | |
| 140100-160(3632) | 1931 | |
| 140100-180(3636) | 2177 | |
| Приводной | 14040-80(3616) | 430 |
| 14050-100(3620) | 711 | |
| 14063-100(3620) | 832 | |
| 14080-120(3624) | 1321 | |
| 140100-160(3632) | 2142 | |
| 140100-180(3636) | 2414 | |
| Конвейер 1600 мм. | ||
| Неприводной | 16031,5-50(3610) | 274 |
| 16040-80(3616) | 458 | |
| 16050-100(3620) | 754 | |
| 16063-100(3620) | 885 | |
| 16080-120(3624) | 1252 | |
| 160100-160(3632) | 2049 | |
| 160100-180(3636) | 2328 | |
| 160125-200(3640) | 3140 | |
| Приводной | 16040-80(3616) | 465 |
| 16050-100(3620) | 767 | |
| 16080-120(3624) | 1274(1425) | |
| 160100-160(3632) | 2094(2290) | |
| 160100-180(3636) | 2400(2568) | |
| 160125-200(3640) | 3260(3420) | |
