Желоба камнелитые

Желоба предназначены для использования в качестве износостойкой, а также кислото-щелочестойкой футеровки каналов, эксплуатируемых при гидротранспортировке абразивных материалов (горная порода, шлаки, зола,окалина и др.)

Желоба типа ЖИГ

Желоба тип ЖИГ изготавливаются по ТУ 08.11.12-001-15786236-2017 . Используются в металлургии и энергетике. Зарекомендовали себя как изделие с продолжительным ресурсом работы за счет максимальной толщины стенки и армирования. Так же возможно тзготовление согласно ТУ 1104-023-05773333-2008 (бывш. ТУ 1104-571474-05773333-004-96), ТУ 5714-003-44643319-2015.

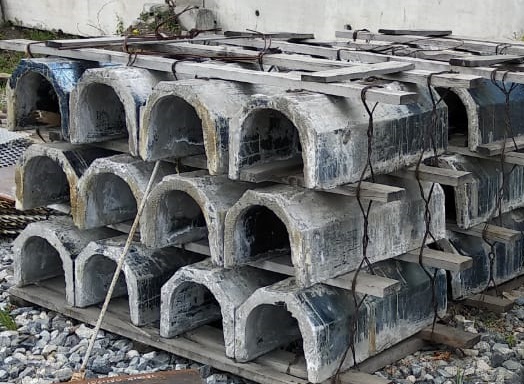

Рис.1 Желоб камнелитой типа ЖИГ и его схема армирования

Условные обозначения желобов	r, мм	a, мм	a1, мм	a2, мм	a3, мм	h, мм	H, мм	б, мм	L, мм	Масса 1пог.м, кг
ЖИГ - 200	100	295	225	280	120	150	230	35	1000	71
ЖИГ - 300	150	420	340	390	160	220	340	45	1000	121
ЖИГ - 400	200	530	440	500	210	255	410	55	1000	175
ЖИГ - 500	250	660	550	600	300	315	515	65	1000	250
ЖИГ - 600	300	760	665	725	340	390	615	75	1000	359
ЖИГ - 700	350	870	775	825	390	455	715	85	1000	449
ЖИГ - 800	400	990	855	945	440	500	790	90	1000	571
ЖИГ – 1000	500	1220	1080	1130	520	570	915	95	1000	728

Желоб камнелитой составной

Желоба камнелитые разборные, плиты фасонные каналов желобов используються в качестве защитной облицовки каналов ГЗУ и ГШУ изготаливается согласно ТУ 08.11.12-007-15786236-2017 нашли применение в энергетической отросли, разработан совместно с ВГПИ «Атомтеплоэлектропроект». Возможно изготовление согласно ТУ 21-РСФСР-680-87 (Плиты фасонные каналов желобов). Благодаря небольшим размерам и массе, очень удобны при монтаже, особенно если на строительной площадке или ином месте проведения работ по футеровке каналов отсутствуют подъемные механизмы.

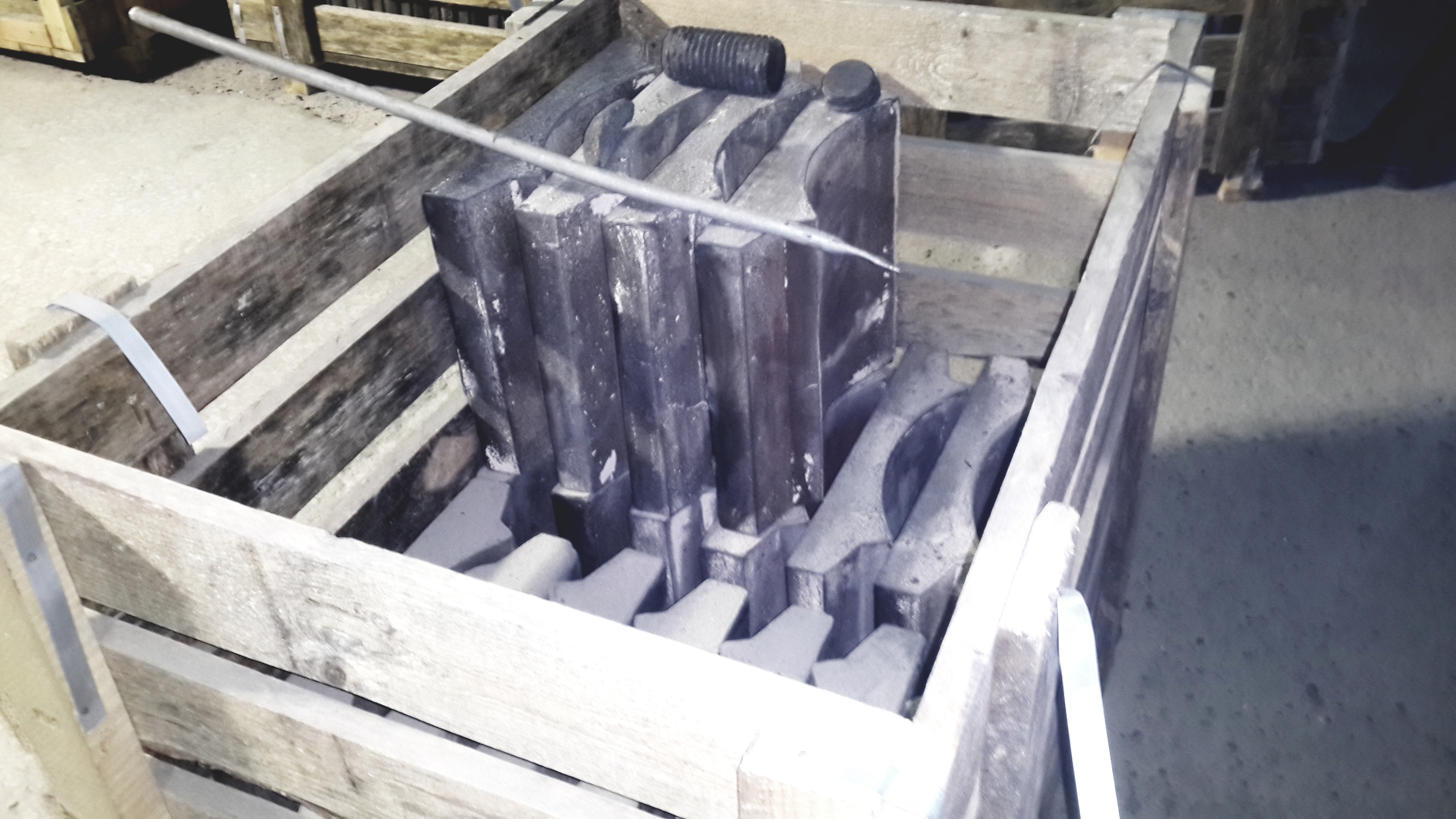

Рис.2 Желоб камнелитой разборный и его схема армирования

Обозначение	L	H	h1	h2	a	b	R1	R2	Масса, кг
125	340-360	267	35	30	260	200	125	125	27,8
150	340-360	269	35	30	290	230	150	150	30,0
175	340-360	273	35	30	310	250	175	175	31,5
200	340-360	279	40	35	400	330	200	200	44,7
225	340-360	348	40	35	430	360	225	225	53,0
250	340-360	362	50	40	460	380	250	130	62,0
275	340-360	367	50	40	480	400	275	140	64,4
300	340-360	372	50	40	500	420	300	145	66,6
350	340-360	375	50	40	550	470	350	125	71,4

Желоб камнелитой тип U

Желоб камнелитой тип U являеться облегченной версией желоба типа ЖИГ, отличается уменьшиной толщиной стенки, длинной, а так же отсутствием армировки. Данный желоб зарекомендовал себя в химической промышлености благодаря отсутствию арматуры. Так же применение данного желоба в некоторых случаях возможно взамен типа ЖИГ, но с изменением конструкции канала.

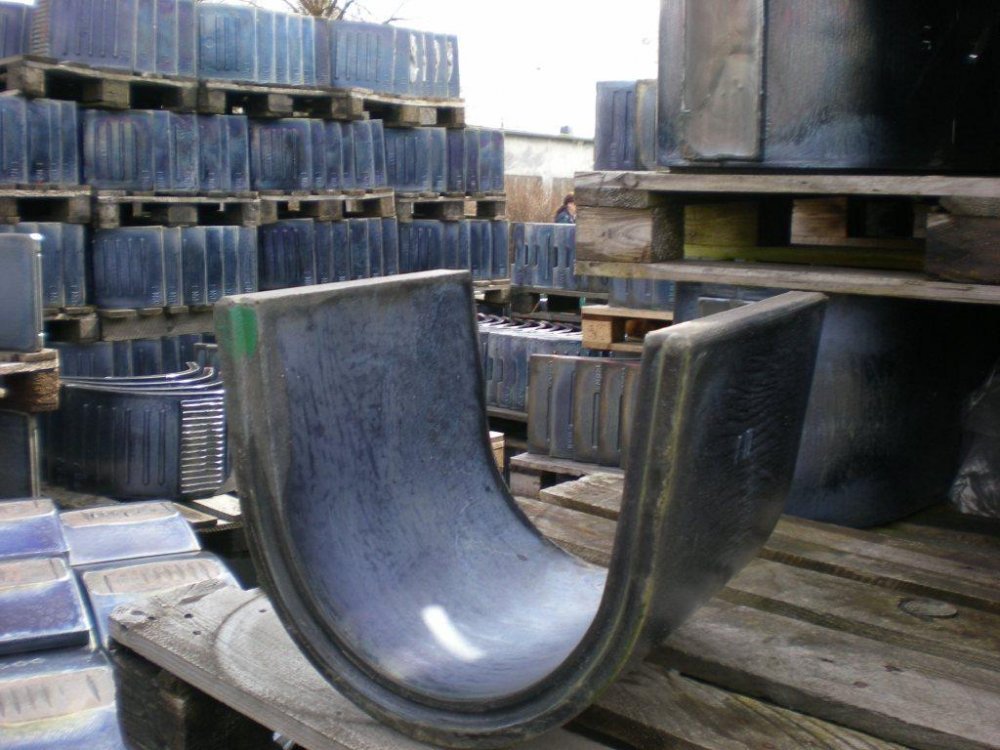

Рис.3 Желоб камнелитой типа U

Обозначение	L	H	h1	h2	b	R
150	344	295	116	35	340	150
200	344	238,8	140	30	521,3	200
250	344	252,7	140	30	601,1	250

Поворотная часть желобов и тройники

Повортная часть или отводы камнелитых желобов проектируеться в соответсвии с требованиями заказчика и могут быть различных конфигураций.

Рис.4 Поворот и тройник желоба ЖИГ

Рис.5 Поворот и тройник разборного желоба

Способы монтажа желобов

Рекомендуем монтаж желобов следующими способами, а так же в соответствии с Инструкцией по монтажу, пуску, регулированию и обкатке изделий из каменного литья 10637-1. ИМ (Поставляеться в комплекте с камнелитыми желобами).Если Вам необходима консультация по установке или эксплуатации камнелитых желобов, а так же потерялась документация Вы всегда можете запросить консультацию воспользовавшись формой "Бесплатная консультация" на главной странице, либо воспользоваться "формой отправки сообщений в контактах".

Рис.6 Монтаж в бетонные лотки

Рис.7 Монтаж на опору

Рис.8 Монтаж на подвеску

Рис.9 Монтаж на швеллер

Техническая документация

Технические условия: ЖЕЛОБА КАМНЕЛИТЫЕ ТУ 08.11.12-007-15786236-2017

Иструкция по монтажу: Инструкция по монтажу, пуску, регулированию и обкатке изделий из каменного литья 10637-1. ИМ

Физико-механические свойства

Каменное литье имеет целый ряд эксплутационных преимуществ и больший срок службы в сравнении с другими видами футеровки при достаточно не высокой цене. Подробнее о свойствах в разделе "Изделия из каменного литья".

Срок службы и гарантия

Вид производства, характеристика породы	Примерный срок службы желобов
Высокоабразивная алмазная руда (кимберлит)	не менее 5 лет
Железные руды и их шламы	не менее 10 лет
Кварцевые пески	не менее 7 лет
Медно-цинковые соединения	не менее 8 лет
Золы ТЭЦ	20-25 лет

Применение

Желобами камнелитыми футеруют каналы гидравлической транспортировки золы и шлаков угольных электростанций, пульпы и шламов обогатительного производства, окалины прокатных станов и других высоко абразивных и химический активных материалов различных производств.Подробнее о применении в разделе "Изделия из каменного литья".
