Изделия из каменного литья



   Стандартные типоразмеры плит

Камнелитые износостойкие плиты ППИ  из "Износостойкого" расплава. В производстве  используються базальты и диабазы высокого качества. Камнелитая износостойкая плитка ППИ иногда может иметь названия:  " базальтовая плитка или диабазовая плитка " и далее размер.

Рис.1 Плитка ППИ без отверстия  Рис.2 Плитка  ППИ с отверстием



Обозначение Габаритные размеры, мм Масса единицы, кг
А В С С отверстием Без отверстия Кол-во в м2
ППИ 180 х 115 х 18 180 115 18   1,1  48
ППИ 180 х 115 х 20 180 115 20   1,2 48
ППИ 180 х 115 х 25 180 115 25   1,5 48
ППИ 180 х 115 х 30 180 115 30   1,8 48
ППИ 250 х 180 х 20 250 180  20  2,6 2,7 22
ППИ 250 х 180 х 30 250 180 30 3,9 4,0 22
ППИ 250 х 200 х 30 250 200 30  4,4 4,5 20
ППИ 250 х 200 х 40 250 200 40 5,9 6,0 20
ППИ 250 х 250 х 30 250 250 30 5,5 5,6 16
ППИ 300 х 200 х 30 300 200 30 5,3 5,4 17
ППИ 300 х 200 х 40 300 200 40 7,1 7,2 17
ППИ 300 х 250 х 30 300 250 30 6,6 6,7 13
ППИ 300 х 250 х 40 300 250 40 8,9 9,0 13
ППИ 300 х 300 х 30 300 300 30 8,0 8,1 11
ППИ 300 х 300 х 40 300 300 40 10,7 10,8 11
ППИ 350 х 300 х 30 350 300 40 9,3 9,4 10
ППИ 350 х 300 х 40 350 300 40 12,5 12,6 10
ППИ 360 х 235 х 30 360 235 30 10,1 10,2 12
ППИ 360 х 235 х 40 360 235 40 10,0 10,1 12
ППИ 400 х 300 х 30 400 300 30 10,7 10,8 9
ППИ 400 х 300 х 40 400 300 40 14,3 14,4 9
ППИ 400 х 400 х 30 400 400 30 14,3 14,4 6
ППИ 400 х 400 х 40 400 400 40 19,1 19,2 6
ППИ 500 х 350 х 40 500 350 50 20,9 21,0 6
ППИ 500 х 400 х 40 500 400 50 23,9 24,0 5

Камнелитые термостойкие плиты ППТ  из "Термостойкого" расплава. В производстве  используються горблендиты и доломиты высокого качества, которые плавяться при высоких температурах. Камнелитая термостойкая плитка ППТ иногда может иметь названия: "диабазовая плитка " и далее размер.

Рис. 3 Плитка ППТ без отверстия

Обозначение Габаритные размеры, мм           Параметры
А В  С D Масса, кг Кол-во в м2
ППТ 300 х 300 х 40  300  300 40   10,8 11
ППТ 400 х 300 х 40  400  300 40   14,4 9
ППТ 400 х 400 х 40  400  400 40   19,2 6
ППТ 300 х 300 х 400 х 40  300  300  40 400 5,4 22

   Нестандартные камнелитые плиты

Камнелитые нестандартные плиты ППИ  из "Износостойкого" или "Термостойкого" расплава. В производстве  используються базальты и диабазы высокого качества. Нестандартная камнелитая плитка может быть выполнена по чертежам заказчика, если чертежи отстутвуют возьмем разработку на себя. Плиты могут быть разных форм и размеров, по возможностям уточняйте.



Рис.4 Плиты с закладными элементами и рифлением Рис.5 Плиты армированные с закладными элементами Рис.6 Плиты с рифлением Рис.7 Плиты армированные сложной формы

   Техническая докумментация

   Технические условия: ПЛИТЫ КАМНЕЛИТЫЕ ТУ 08.11.12-001-15786236-2017 (ТУ 1104-023-05773333-2008, ТУ 21-РСФСР-680-87, ТУ 21-УССР-222-79,ТУ 1104-571474-05773333-003-96,ТУ 5769-001-108665801-2012, ТУ1390-004-67713689-2015).

   Иструкция по монтажу: Инструкция по монтажу, пуску, регулированию и обкатке изделий из каменного литья 10637-1. ИМ

   Физико-механические свойства

Физико-механические свойства Износостойкое литье Термостойкое литье
Кислотостойкость в   H2 SO4   % 98 92
Кислотостойкость в   H Cl   % 89 80
Водопоглащение % 0,1 0,70
Предел прочности при сжатии, не менее МПа 250 100
Предел прочности при изгибе, не менее МПа 30 10
Истираемость, не более кг/м2 1,2 1,4
Кол-во теплосмен, не менее - 20
Рабочая температура, °С 150 800
Объемная масса кг/м3 2900-3000 2800-2960

Каменное литье Массовая доля окислов, %
  SiО2     Al2О3     СаО     МgО     МnО     FeO+Fe2O3     R2О
Износостойкое  45-52  10-16 8-15 6-12 - 12-18 2-5
Термостойкое   47-52 7-14  12-22   12-17  - 1-6 -

   Камнелитые изделия используются

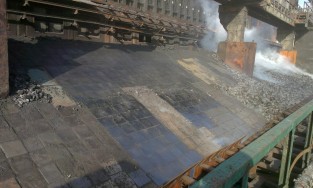

   На предприятиях химической и коксохимической промышленности: каменным литьем футеруют корпуса и ловушки сатураторов, оборудование реакционных башен, кастрюли обратных токов, коксовые рампы, отстойники для генерированной кислоты, змеевики, перегонные котлы, травильные ванны, трубопроводы кислот с кранами, тройниками и клапанами, фильтры-цементаторы, сборники автоклавной жидкости и купоросного масла, дистилляционные башни, сборные баки для выпарки, напорные баки для кислот, мешалки для котлов, генераторы для получения ацетальдегида, рекуперационные колонки, цистерны и сборники для кислот, газовые шиберы, аккумуляторные сосуды, диски насосов, ванны для электролиза, раковины, ковши, эксгаустеры для кислотных паров, коксовые платформы, днища флотаторов и другое оборудование.

   В угольной промышленности каменным литьем футеруют: трубопроводы с отводами и тройниками, желоба для пневматической или гидравлической транспортировки угля, пустой породы, шламовых вод, тяжелых суспензий и других абразивных сред и материалов, футеровка бункеров, желобов, лотков, течек, скатов, спусков, воронок для хранения и передачи угля, футеровка днищ и боковин цепных угольных транспортеров; футеровка корпусов флотационных и отсадочных машин, корпусов угольных центрифуг, циклонов и мешалок для суспензий.

   На предприятиях горнорудной промышленности: изделия из каменного литья применяются для: футеровки трубопроводов с коленами и тройниками для пневматической транспортировки руды, глины, песка, известняка, футеровки плитами из каменного литья желобов для гидравлического транспортирования абразивных материалов; футеровки плитами из каменного литья бункеров дли руды, площадок для агломерации, стен и дна флотаторов, спиральных и прямых спусков к дробилкам, мельницам и складам; футеровки циклонов, сепараторов и воронок к ним, течек и другого оборудования.

   На предприятиях металлургической промышленности: камнелитые изделия применяются в виде трубопроводов с арматурой для пневматического транспорта флюсов и разных вспомогательных сыпучих материалов, футеровки бункеров, складов и полов; футеровки желобов для гидравлического транспортирования материалов в цехах; для замены чугунных валков в валковых грохотах, футеровки корпусов вытяжных вентиляторов, циклонов и скрубберов для улавливания пыли, газоходов агломерационных машин.

   В промышленности строительных материалов: по трубопроводам из каменного литья можно транспортировать клинкер, глину, песок, известь и другие строительные абразивные материалы. Для этих целей применима футеровка плитами из каменного литья желобов, спусков, течек. Кроме того, плитами из каменного литья целесообразно футеровать транспортирующие и приемные бункеры для цемента, циклонов и эксгаустеров. На кирпичных заводах камнелитейные плиты применяются для футеровки концов шнеков в ленточных прессах для производства кирпича.
