Сварочные флюсы
Сварочный плавленый флюс по ГОСТ Р ISO 14174 используется при сварке для защиты зоны сварки от атмосферного воздуха, обеспечения устойчивости горения дуги, формирования поверхности сварного шва и получения заданных свойств наплавленного материала.

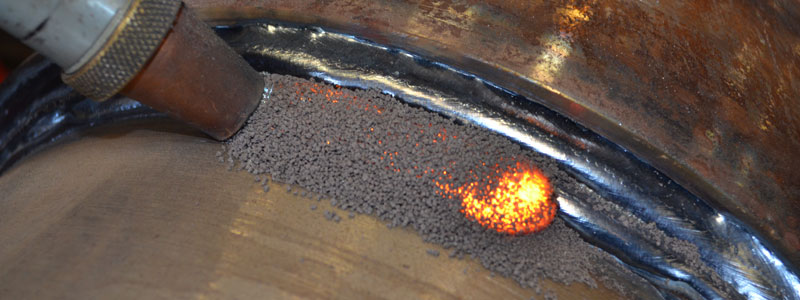

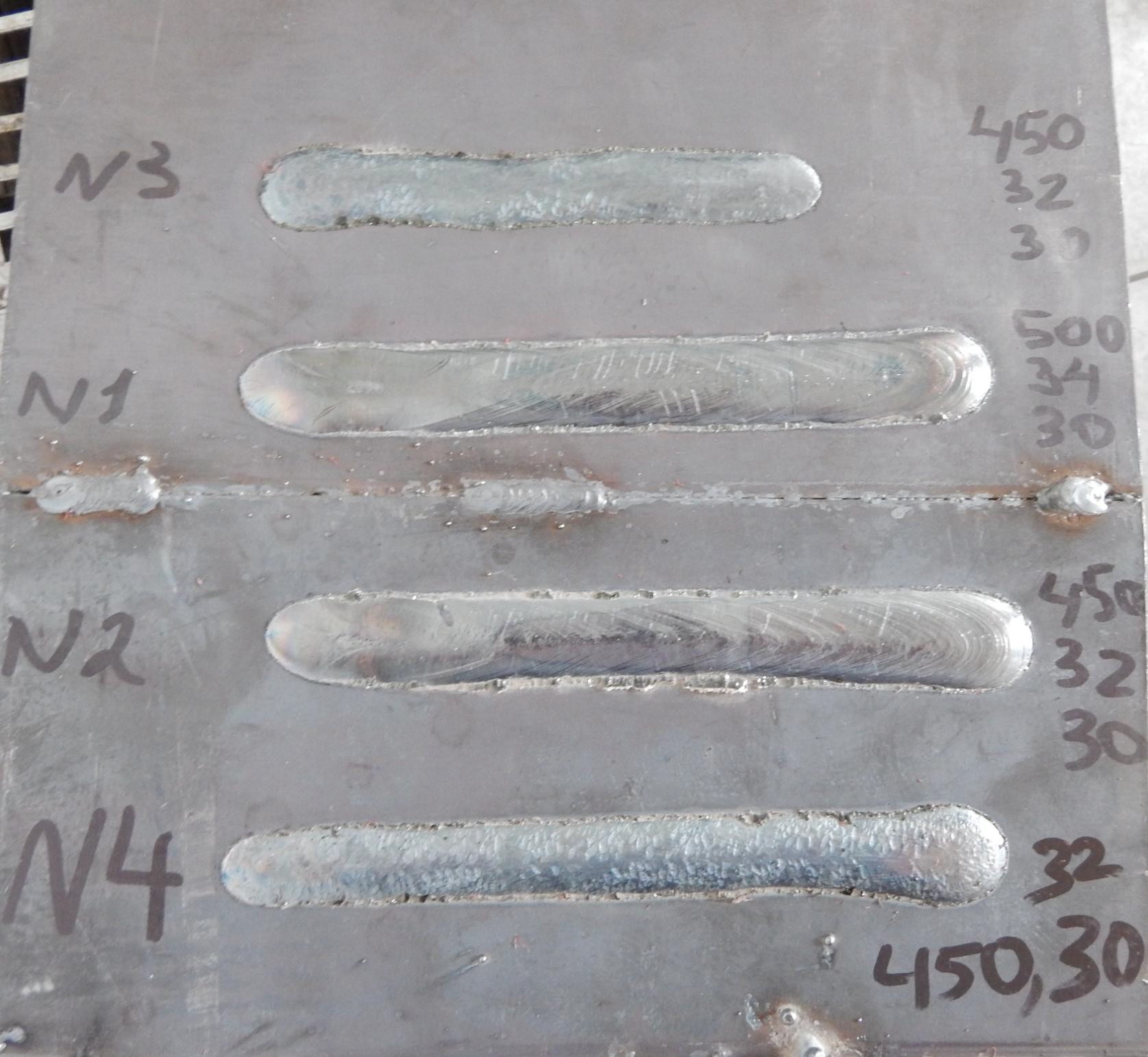

| Рис.1 Сварка под сварочным флюсом | Рис.2 Наплавка под сварочным флюсом | Рис.3 Сварка на флюсовой подушке |
Фракционный состав
| Марка сварочного флюса | Размер зерен,мм | Насыпная плотность, г/см3 |
| АН-348, ОСЦ-45, АН-47 (0515) | 0.50-1.50 | 1,3-1,8 |
|
АН-348, АН-60, ОСЦ-45, АН-47 (0525) |
0.50-2.50 | 1,3-1,8 |
Химический состав
Марганцево-силикатный флюс МС (MS)
|
Оксид |
Показатель |
|
SiO2 оксид кремния |
40-45 |
|
MnO оксид марганца |
5-10 |
|
FeO оксид железа |
Не более 1 |
|
CaO оксид кальция |
20-30 |
|
MgO оксид магния |
2-4 |
|
Al2O3 оксид алюминия |
15-17 |
Кальций-магниево-железный флюс КЛ (CL)
|
Оксид |
Показатель |
|
SiO2 оксид кремния |
30-39 |
|
MnO оксид марганца |
- |
|
FeO оксид железа |
19-40 |
|
CaO оксид кальция |
Не более 14 |
|
MgO оксид магния |
Не более 9 |
|
Al2O3 оксид алюминия |
Не более 10 |
Кальциево-силикатный флюс КС (CS)
|
Оксид |
Показатель |
|
SiO2 оксид кремния |
46-52 |
|
MnO оксид марганца |
- |
|
FeO оксид железа |
8-18 |
|
CaO оксид кальция |
6-17 |
|
MgO оксид магния |
7-15 |
|
Al2O3 оксид алюминия |
7-16 |
Техническая документация
ТУ 24.66.46-003- 47625546-2021 "Флюсы сварочные плавленые. Технические условия"
ГОСТ Р ISO 14174-2010 Материалы сварочные ФЛЮСЫ ДЛЯ ДУГОВОЙ СВАРКИ
Применяемость
| Марка флюса | Назначение |
| АН-348, OCЦ-45, АН-60 | Механизированная сварка и наплавка углеродистых низколегированных сталей углеродистой и низколегированной сварочной проволокой |
| АН-47 | Дуговая сварка и наплавка углеродистых низколегированных и срелнелегированных сталей повышенной и высокой прочности соответствующей сварочной проволокой |
Классификация по ГОСТ 9087
Разделяют:
-По способу изготовления: плавленые и неплавленые.
-По содержанию SiO 2: высококремнистые (до 40 ... 45% SiO 2 ), низкокремнистые (до 0,5% SiO 2 ) и безкремнистые.
-По содержанию MnO: высокомарганцевые (> 30% MnO), среднемарганцевые (15-30% MnO) и низкомарганцевые.
-По назначению: низкоуглеродистые, легированные, для спецсталей, для цветных металлов.
Сварочные флюсы марок ОСЦ-45П, АН-20П, АН-60,АН-348-А, АН-348-В, ОСЦ-45, АН-18, ,АН-20С, АН-26П, АН-26СП, АН-42, АН-65, АН-8, АН-15М,AH-17М, АН-22, АН-26С, АН-43, АН-47, АН-348-АМ, АН-348-ВМ, ОСЦ-45М, АН-20СМ, ФЦ-9
| Марка | Размер зерен,мм | Насыпная плотность, г/см3 |
| ОСЦ-45П, АН-20П, АН-60 | 0.35-4.00 | 0,8-1,1 |
|
АН-348-А, АН-348-В, ОСЦ-45, АН-18, ,АН-20С, АН-26П, АН-26СП, АН-42 |
0.25-2.80 | 1,3-1,8 |
| АН-65 | 0,35- 2,50 | 0,8-1,1 |
| АН-8, АН-15М,AH-17М, АН-22, АН-26С, АН-43, АН-47 | 0,25-2,50 | 1,3-1,8 |
| АН-348-АМ, АН-348-ВМ, ОСЦ-45М, АН-20СМ, ФЦ-9 |
0,25-1,60 | 1,3-1,8 |
| Марка флюса | Назначение |
| АН-348-А, АН-348-ЛМ, АН-348-В, АН-348-ВМ, OCЦ-45, ОСЦ-45М, ОСЦ-45П, ФЦ-9, АН-60, АН-65 |
Механизированная сварка и наплавка углеродистых низколегированных сталей углеродистой и низколегированной сварочной проволокой |
| АН-8 | Электрошлаковая сварка углеродистых и низколегированных сталей и сварка низколегированных сталей углеродистой и низколегированной сварочной проволокой |
| АН-20С, АН-20СМ, АН-20П, АН-15М, АН-18 |
Дуговая автоматическая сварка и наплавка высоколегированных и среденелегированных сталей соответствующей сварочной проволокой |
| АН-22 | Электрошлаковая сварка и дуговая автоматическая наплавка и сварка низколегированных и среднелегированных сталей соответствующей сварочной проволокой |
| АН-26С, АН-26СП, АН-26П | Автоматическая и полуавтоматическая сварка нержавеющих коррозионно-стойких и жаропрочных сталей соответствующей сварочной проволокой |
| AH-17M, АН-42, АН-43, АН-47 | Дуговая сварка и наплавка углеродистых низколегированных и срелнелегированных сталей повышенной и высокой прочности соответствующей сварочной проволокой |
