Футерованные трубы и отводы

Стандартные типоразмеры

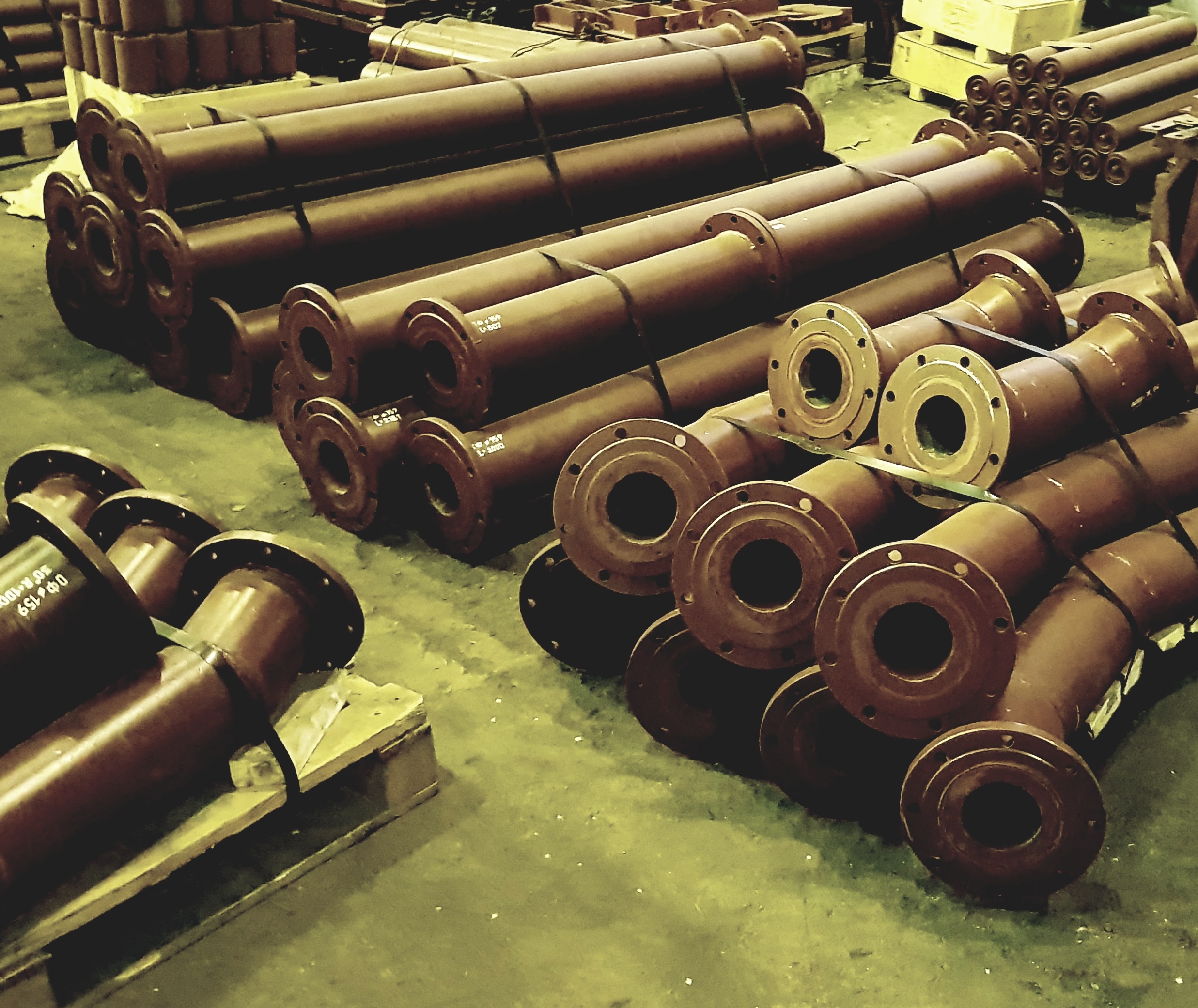

Трубы, отводы, крестовины футерованные каменным литьем изготавливаються методом футерования металлической трубы камнелитым вкладышом из базальта или диабаза высокого качества. Трубы и отводы камнелитые выпускаються с армированием и без армирования.

Труба футерованная с фланцевым соединением

   Рис.1 Труба футерованная каменным литьем с фланцевым соединением

Труба футерованная бандажное соединение

   Рис.2 Труба футерованная каменным литьем с бандажным соединением

Тип   Размеры, мм Масса 1
 метра, кг
D D2 D1 t L Lmp b
 ТФ 159 159 140 80 20 500 6000 5 46
 ТФ 159 159 140 100 20 500 6000 5 46
 ТФ 219 219 195 155 20 500 8000 5 69
 ТФ 273 273 240 200 20 500 8000 5 83
 ТФ 325 325 290 250 20 500 8000 5 108
 ТФ 377 377 345 285 30 1000 11000 5 162
 ТФ 426 426 395 355 30 1000 11000 6 186
 ТФ 480 480 445 380 32 1000 11000 6 231
 ТФ 530 530 490 425 32 1000 11000 6 270
 ТФ 630 630 595 530 32 1000 11000 7 327
 ТФ 720 720 685 615 35 1000 11000 7 415
 ТФ 820 820 780 710 35 1000 11000 7 475
 ТФ 920 920 880 805 38 1000 11000 7 587
 ТФ 1020 1020 975 900 38 1000 11000 8 677
 ТФ 1120 1120 1075 995 40 1000 11000 8 768
 ТФ 1220  1220   1170   1085   42   1000  11000 9 896

Отвод футерованный



Рис.3 Отвод футерованный каменным литьем Рис.4 Тройники футерованные каменным литьем Рис.5 Тройник футерованный каменным литьем

Тип Размеры, мм
D D2 D1 t Радиус,R  Угол, a   b (min)
 ОФ 159 159 140 80 20 500-3000 15-90 5
 ОФ 159 159 140 100 20 500-3000 15-90 5
 ОФ 219 219 195 155 20 500-3000 15-90 5
 ОФ 273 273 240 200 20 500-3000 15-90 5
 ОФ 325 325 290 250 20 500-3000 15-90 5
 ОФ 377 377 345 285 30 500-3000 15-90 5
 ОФ 426 426 395 355 30 500-3000 15-90 6
 ОФ 480 480 445 380 32 500-3000 15-90 6
 ОФ 530 530 490 425 32 500-3000 15-90 6
 ОФ 630 630 595 530 32 500-3000 15-90 7
 ОФ 720 720 685 615 35 500-3000 15-90 7
 ОФ 820 820 780 710 35 500-3000 15-90 7
 ОФ 920 920 880 805 38 500-3000 15-90 7
 ОФ 1020 1020 975 900 38 500-3000 15-90 8
 ОФ 1120 1120 1075 995 40 500-3000 15-90 8
 ОФ 1220 1220  1170  1085  42  500-3000 15-90 9

   Техническая документация

   Технические условия:  ИЗДЕЛИЯ МЕТАЛЛИЧЕСКИЕ ФУТЕРОВАННЫЕ
КАМЕННЫМ ЛИТЬЕМ ТУ 23.70.12-002-15786236-2017 ТУ 1104-571474-05773333-005-96, ТУ 1104-024-05773333-2008, ТУ 5714-003-44643319-2015, 24.20.13-150-0125067382-2017, 5714-001-12587269-2016, ТУ 1390-001-67713689-2010, ГОСТ 22620-83, ТУ 1390-001-108665801-2012, ту 24.20.13.150-01-23255694-2018, ТУ 21-РСФСР-671-83

   Иструкция по монтажу: Инструкция по монтажу, пуску, регулированию и обкатке изделий из каменного литья 10637-1. ИМ

   Физико-механические свойства

   Каменное литье имеет целый ряд эксплутационных преимуществ и больший срок службы в сравнении с другими видами футеровки при достаточно не высокой цене. Подробнее о свойствах в разделе "Изделия из каменного литья".

   Срок службы и гарантия

Вид производства, характеристика породы Срок службы металл. трубы Срок службы футеров. трубы
Высокоабразивная алмазная руда (кимберлит) 0,5-1 год не менее 5 лет
Железные руды и их шламы 1-2,5 лет не менее 10 лет
Кварцевые пески до 2 лет не менее 7 лет
Медно-цинковые соединения до 2 лет не менее 8 лет
Золы ТЭЦ 1-2 года 20-25 лет

   Применение

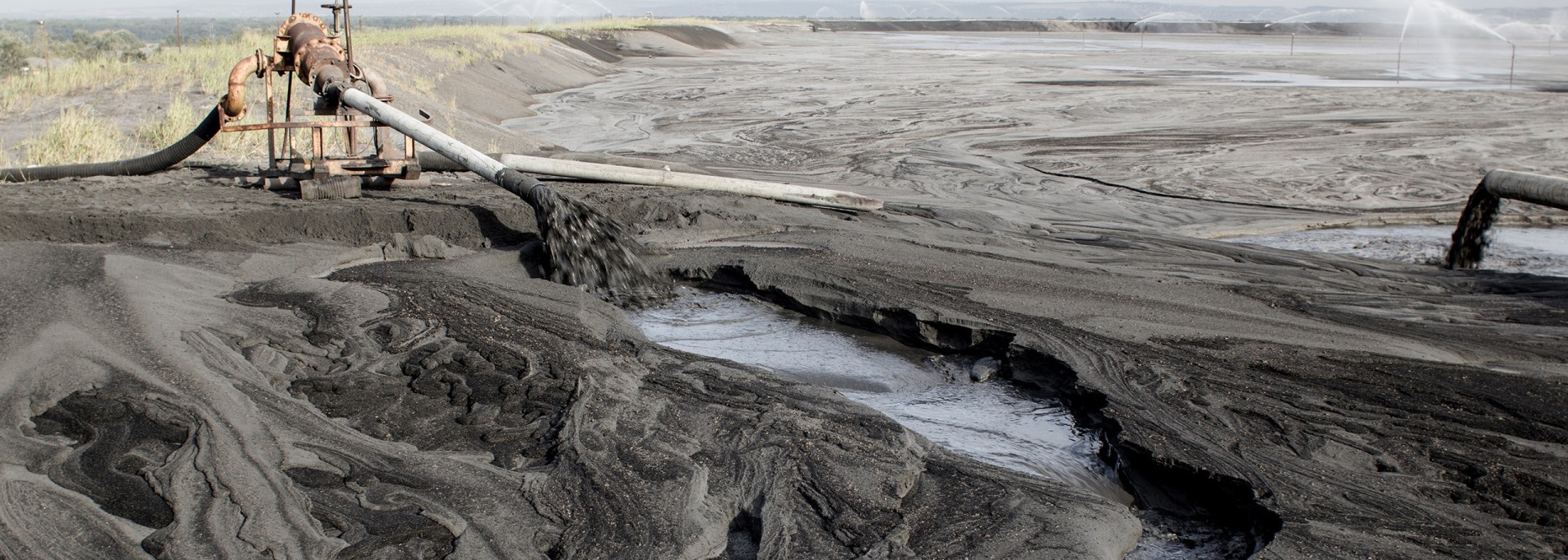

   Трубы и фитинги большого диаметра нашли широкое применение в системах золоудаления на угольных ТЭЦ,на хвостах и шламопроводах, мелкие диаметры применяются в системах пневмоподачи сыпучих материалов, пульпопроводах и т.п. Применение  данного вида продукции позволяет значительно сократить затраты на приобретение, монтаж и эксплуатацию таких систем.Подробнее о применении в разделе "Изделия из каменного литья".
