Футерованное оборудование

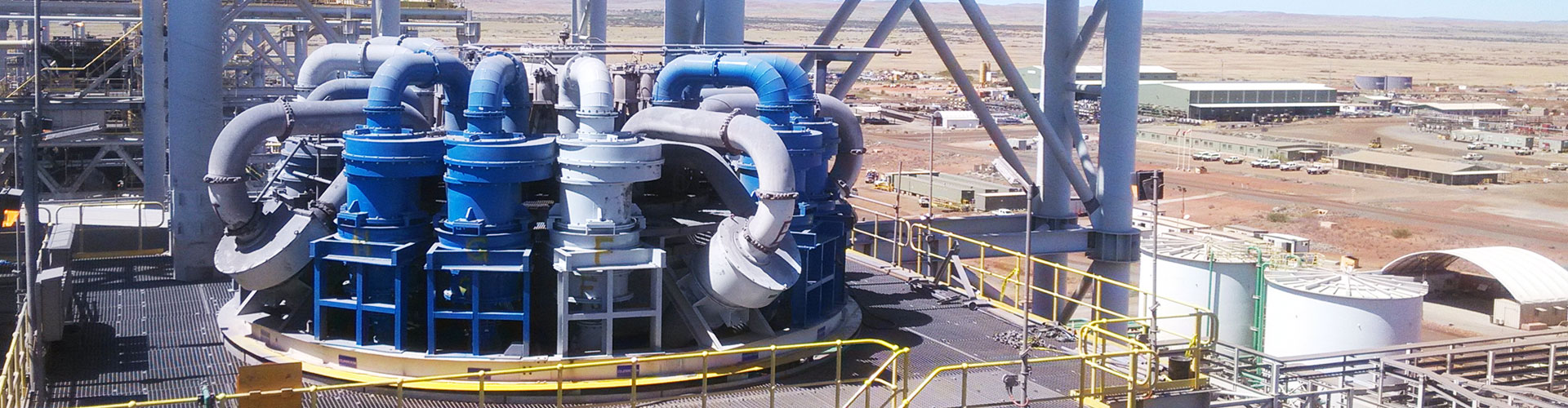

Гидроциклоны футерованные износостойкими материалами изготавливаються согласно ГОСТ 10718 и имеют различные виды футеровки, а именно каменное литье,керамика,резина,полиуретан.
| Рис.1 Конструкция ГЦ-150 | Рис.2 Конструкция ГЦ-250 | Рис.3 Конструкция ГЦ-360 | Рис.4 Конструкция ГЦ-500 |
| Рис.5 Конструкция ГЦ-710 | Рис.6 Конструкция ГЦ-1000 | Рис.7 Конструкция ГЦ-1400 |
Основные параметры гидроциклонов согласно ГОСТ 10718-81
| Наименование параметра | Норма для гидроциклонов | ||||||||||
| ГЦ-25 | ГЦ-50 | ГЦ-75 | ГЦ-150 | ГЦ-250 | ГЦ-360 | ГЦ-500 | ГЦ-710 | ГЦ-1000 | ГЦ-1400 | ГЦ-2000 | |
| Диаметр цилиндрической части, мм ± 2 % | 25 | 50 | 75 | 150 | 250 | 360 | 500 | 710 | 1000 | 1400 | 2000 |
| Угол конуса | 10° - - 20° - - - - - - - | ||||||||||
| Эквивалентный диаметр питающего отверстия, мм ± 2,5 % | 6 | 12 | 17 | 32-40 | 65 | 90 | 130 | 150 | 210 | 300 | 400 |
| Диаметр сливного отверстия, мм ± 1,5 % | 7 | 13 | 22 | 40-50 | 80 | 115 | 160 | 200 | 250 | 380 | 500 |
| Диаметр пескового отверстия, мм ± 1,5 % | 4,6,8 | 6,8,12 | 8,12,17 |
12,17 (20), 24, 34 |
24,34, 48, 75 |
96,75, 48,34 |
48,75, 96,150 |
48,75, 100,150, 200 | 75,100, 150,200, 25 |
150,200, 250,300, 35 |
250,300, 350, 450 |
| Давление на вводе, МПа (кгс/см2) | 0,01-0,2 (0,1-2,0) | 0,01-0,2 (0,1-2,0) | 0,01-0,2 (0,1-2,0) | 0,01-0,2 (0,1-2,0) | 0,03-0,25 (0,3-2,5) | 0,03-0,25 (0,3-2,5) | 0,03-0,25 (0,3-2,5) | 0,03-0,25 (0,3-2,5) | 0,06-0,45 (0,6-4,5) | 0,06-0,45 (0,6-4,5) | 0,06-0,45 (0,6-4,5) |
| Производительность по питанию с содержанием твердого 40% при давлении 0,1 МПа, м3/ч. не менее | 0,7 | 2,5 | 5 | 15-20 | 50 | 95 | 180 | 260 | 470 | 900 | 1600 |
|
Габаритные размеры Д*Ш*В, мм не более |
120 | 230 | 300 | 500 | 600 | 700 | 900 | 1200 | 1500 | 2100 | |
| 70 | 100 | 350 | 450 | 650 | 750 | 1000 | 1400 | 1600 | 2200 | ||
| 200 | 400 | 600 | 1100 | 1400 | 1900 | 2500 | 3500 | 4500 | 6200 | ||
| Масса справочная, кг | 2 | 5 | 20 | 120 | 200 | 400 | 750 | 1600 | 2800 | 4500 | 9500 |
Техническая документация
Техническая документация:ГОСТ 10718-81 ГИДРОЦИКЛОНЫ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Физико-механические свойства
Варианты износостойкой футеровки
К — Каменное литье. Подробнее..
М— металлокерамика (самосвязанный карбид кремния)
Ч — легированный или отбеленный чугун
С — легированная сталь
Р — резина
П — полиуретан
Примечание: При использовании одновременно двух и более указанных материалов за основной принимается материал, примененный для рабочих поверхностей цилиндрической части и конуса (без песковой насадки).
При равной доле применения двух материалов допускается материал рабочих поверхностей обозначать двумя соответствующими буквами, проставляемыми последовательно — материал поверхности цилиндрической части, затем конуса,— например КМ, РП, СЧ и т. д.
Срок службы и гарантия
| Вид производства, характеристика породы | Срок службы металл. трубы | Срок службы футеров. трубы |
| Высокоабразивная алмазная руда (кимберлит) | 0,5-1 год | не менее 5 лет |
| Железные руды и их шламы | 1-2,5 лет | не менее 10 лет |
| Кварцевые пески | до 2 лет | не менее 7 лет |
| Медно-цинковые соединения | до 2 лет | не менее 8 лет |
| Золы ТЭЦ | 1-2 года | 20-25 лет |
Применение
Гидроциклоны применяются на горно-обоготительных комбинатах, при обогащении руд полезных ископаемых. В металлургическом производстве позволяет значительно снизить энергозатраты и уменьшить износ мельниц за счет снижения процесса переизмельчения частиц руды.гидроциклоны нашли практическое применение в угольной промышлености и нефтедобычи, в пищевой, целлюлозно-бумажной отраслях, в системах водоподготовки. Так же используются во многих технологических циклах, в качестве сгустителей, осветлителей, классификаторов.
Циклоны и мультициклоны
Циклоны и мультициклоны (батарейные циклоны) используются для очистки дымовых газов от твёрдых частиц.
| Рис.9 Мультициклон футерованный каменным литьем (вид сверху) | Рис.10 Мультициклон футерованный каменным литьем |
Рис.8 Циклон футерованным каменным литьем. |
Преимущества
- Срок службы не менее 6 лет, что в разы больше,чем других материалов
- Из-за отсутствия износа внутренней камнелитой поверхности, её геометрические параметры остаются постоянными, что благоприятно влияет на качество очистки газа.
- Меньшая масса изделий.
- Удобство монтажа. Готовые 3-х,9-и или 20-и секционные блоки зацепляют за вмонтированные в них петли и устанавливают рядом друг с другом непосредственно по месту.
- В отличие от предыдущих конструкций, мультициклон заключён в наружный металлический кожух, который снизу усилен уголком, что делает общую конструкцию более надёжной.
Физико-механические свойства
Каменное литье имеет целый ряд эксплутационных преимуществ и больший срок службы в сравнении с другими видами футеровки при достаточно не высокой цене. Подробнее о свойствах в разделе "Изделия из каменного литья".
Применение
Мультициклоны блочные МБК-3, МБК-9,МБК-20 предназначены для установки в очистных сооружениях агломерационных машин в черной и цветной металлургии с целью удаления пыли из газов, образующихся при спекании агломерата.
